0x00 前言

只是因为某宝上搜路由器跳出来的第一个设备是它，于是就选它了

型号是tplink-ax3000（TL-XDR3010易展版），固件版本是V8.0

搜了搜网上几乎一点分析资料没有，自己就试着写写看。

0x10 解包

0x11 获取固件

固件获取地址：https://resource.tp-link.com.cn/?filterClass=[23]&keyword=xdr3010

固件下载后用binwalk解开即可

我尝试过本地模拟，但是报错涉及的东西感觉实在太多，于是选择了购买真机，后续测试交互也是通过真机完成的，有师傅模拟成功的也欢迎来交流。

0x20 逆向分析

该路由器的大部分服务由dms程序提供，因此主要分析该程序。

0x21 服务注册

由于一般最开始想到还是http服务，且该程序中留有大部分符号，直接对http进行搜索看是否有相关函数。

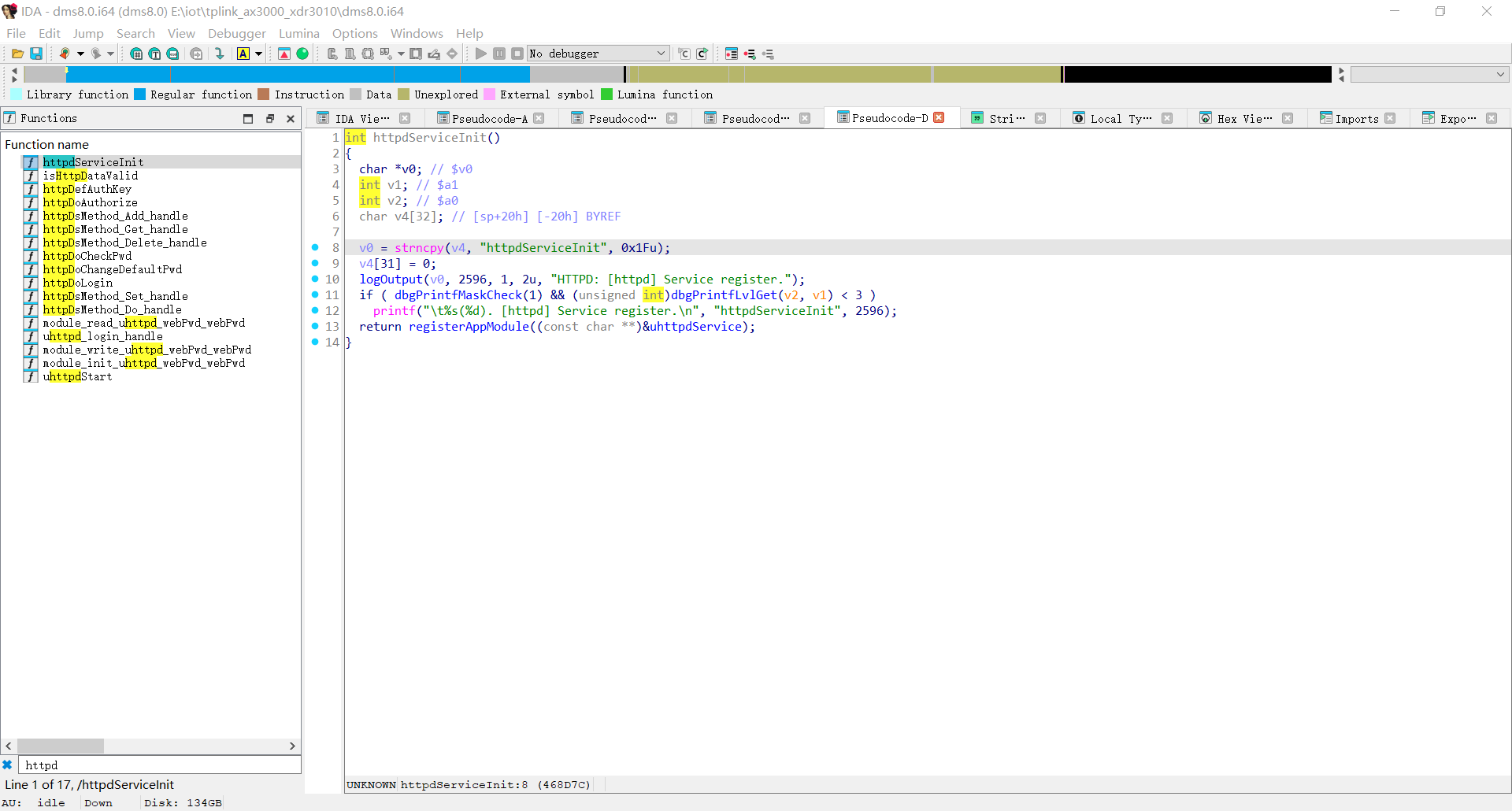

可以发现有一个httpdServiceInit的函数，在函数末尾调用了registerAppModule函数且参数为uhttpdService结构体，看上去是用于注册http服务的。

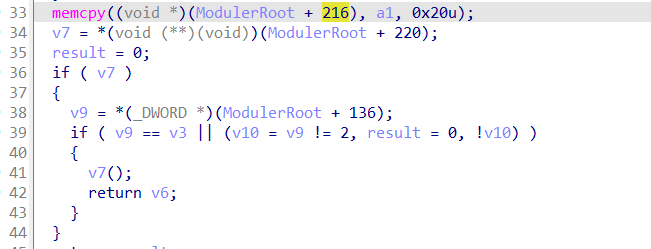

registerAppModule函数中，传入的结构体参数先是被复制到ModulerRoot + 216的位置，然后获取该地址偏移+4的内容并作为函数去调用。

由此推断结构体的第二个成员为该服务的注册函数。

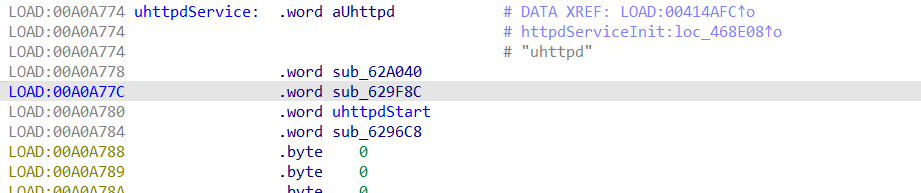

点进该uhttpdService结构体，可以看到其中四个函数，其中sub_62a040即为注册函数

为什么是注册函数而不是初始化函数，因为点进去可以发现上面的函数输出日志的时候写着uhttpdRegister（笑

而结构体第二个函数是做了一系列的初始化

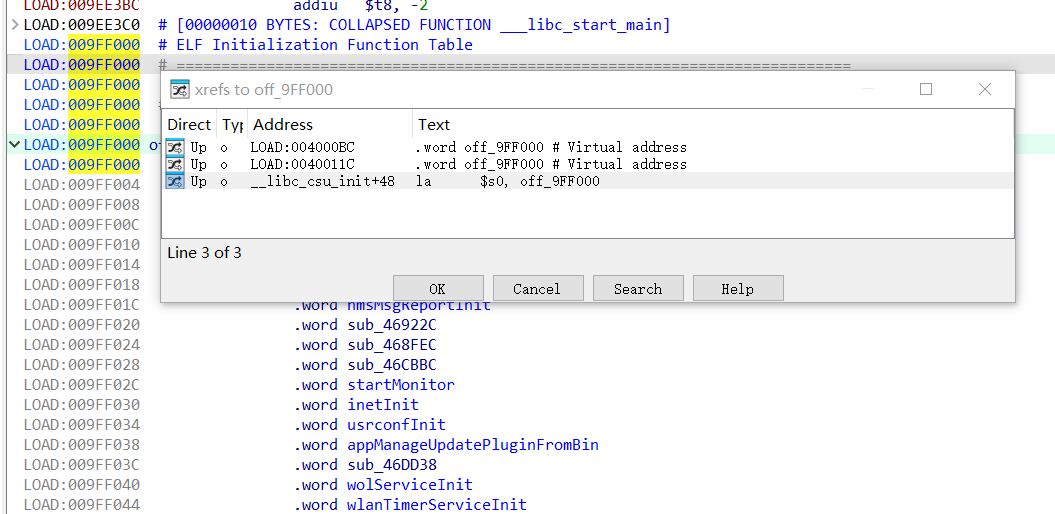

（你可能会好奇httpServiceInit函数是在哪里被调用的，对该函数做个交叉引用，可以发现它在一堆函数里面夹着，往上翻翻其实就能发现这个函数表是初始函数表，给libc_csu_init用的，程序刚开始会把函数表里的函数都运行一遍）

0x22 数据模块注册

先看http的注册函数

开头调用了不少regOprInterface函数，并且传了个像路径一样的一参，二参则为函数数组

我这边已经重命名过了，实际上也是比较好分析出来的。

第一个函数在给参数传完值后就调用了第二个函数，而第二个函数很明显是增添一个json对象，并根据传入的参数向该对象中添加键值对。

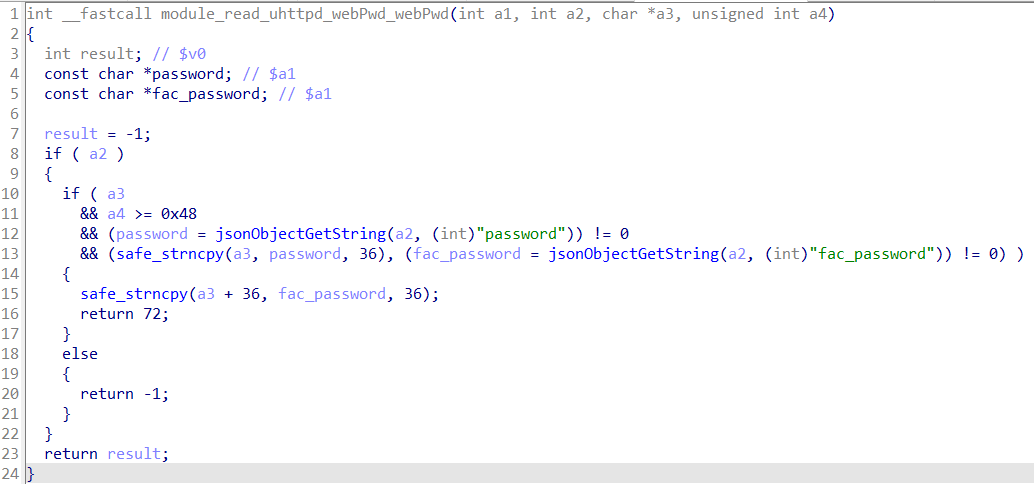

第三个函数则是从json对象中根据键名提取值，并放入传入的a3缓冲区中

剩下的那些register函数暂时不用看

registerVerNotify:
二参为 1 时，为一参数据模块注册验证函数，是系统在配置修改前调用的函数，用于判断某个配置值是否有效或允许变更。
二参为 0 时，为一参数据模块注册通知函数，是系统在配置修改后调用的函数，用于通知模块配置已更新，可以执行相应动作。

0x23 http服务

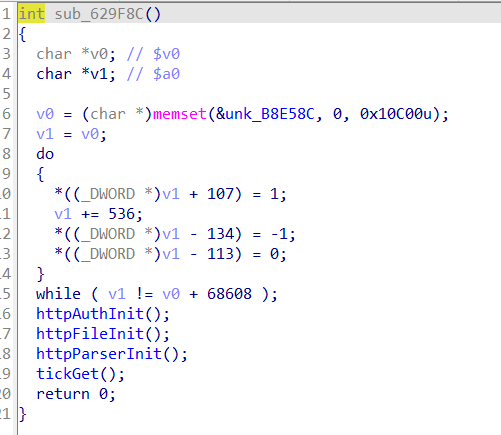

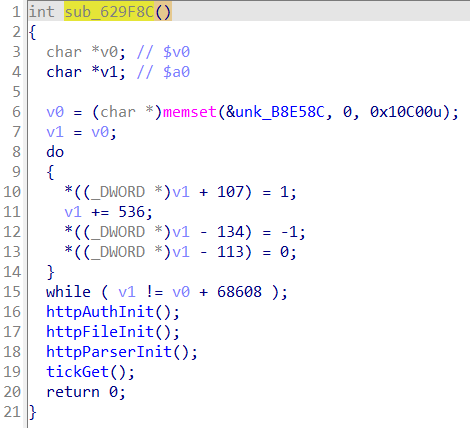

进入到http的初始化函数，就是上面结构体的第二个函数sub_629F8C

重点看httpParserInit

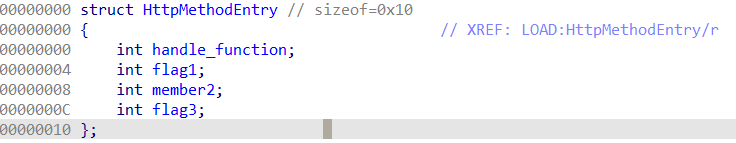

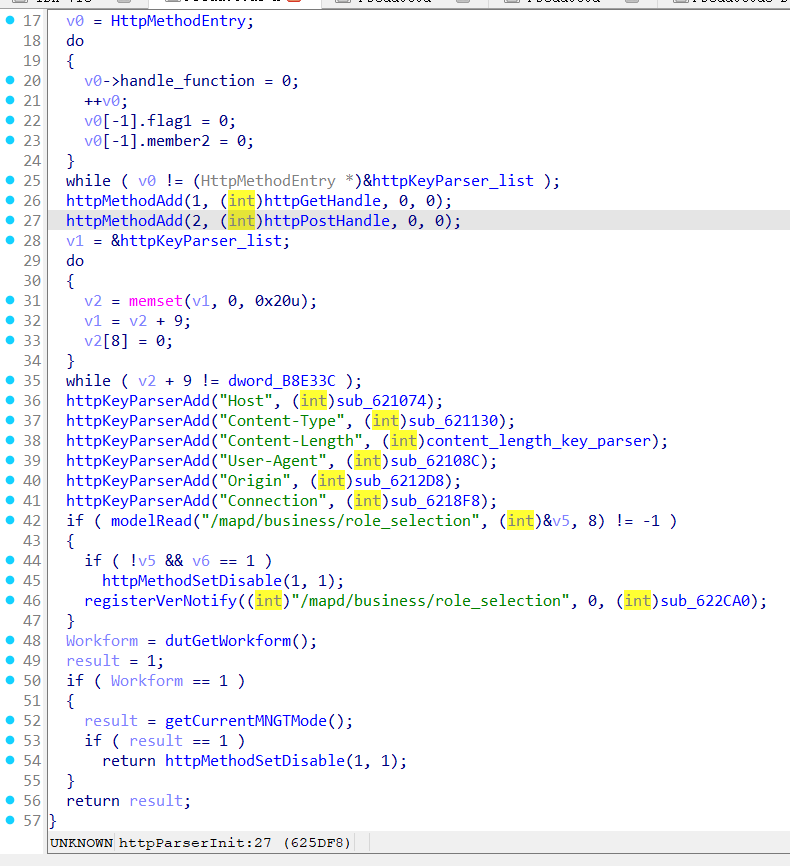

该函数用httpMethodAdd注册了两种http方法的处理函数，具体过程是将如下结构体添加进一个全局数组中，后续通过在数组中的位置来（即传入的一参index）检索对应结构体

底下的httpKeyParserAdd就是字面意义上的解析报文header了。

这边都只是初始化相关的处理函数，那真正从头开始的start函数在哪里呢？

进入uhttpdService结构体的第三个函数

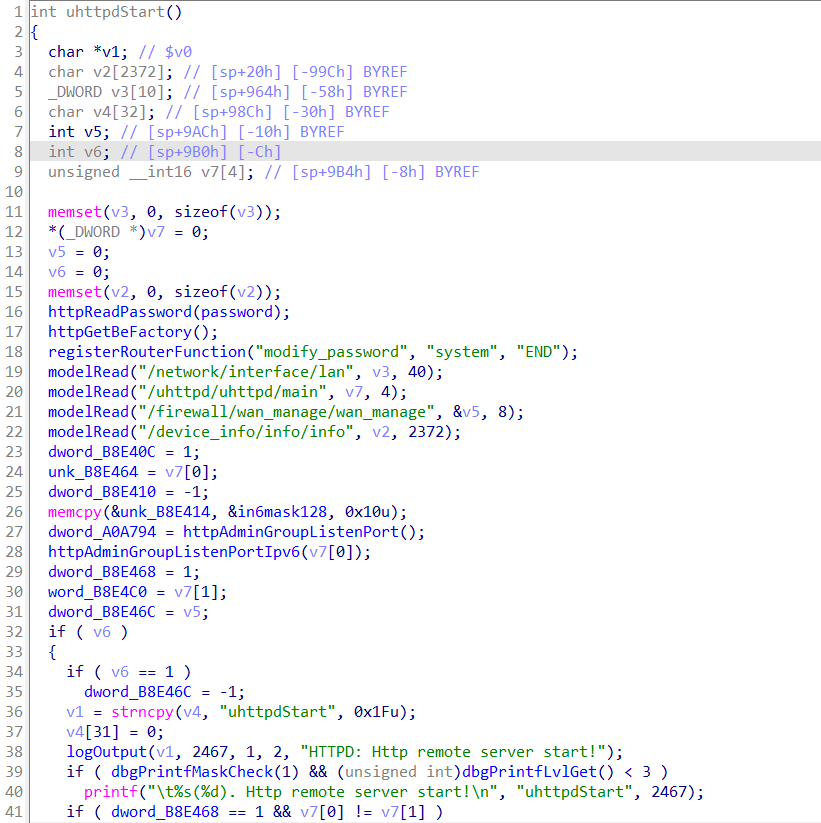

日志直接告诉你是start函数了，我这里直接给出大概的执行流了，只是肉眼观察到的出现的顺序，不是执行的顺序（？

httpRemoteGroupListenPort -> httpHandle -> httpParser

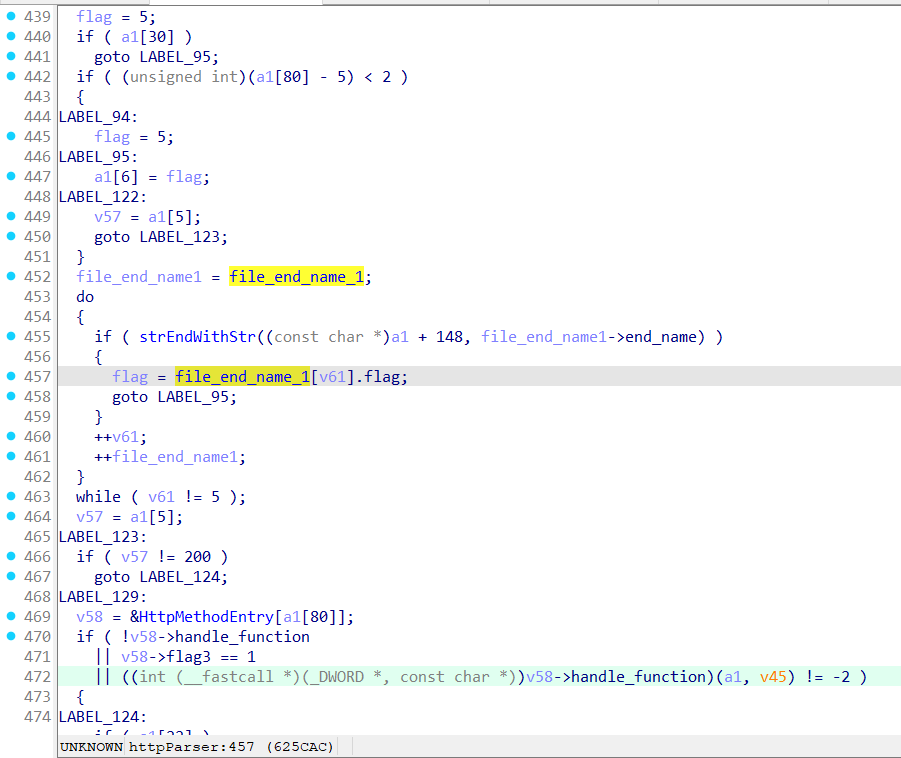

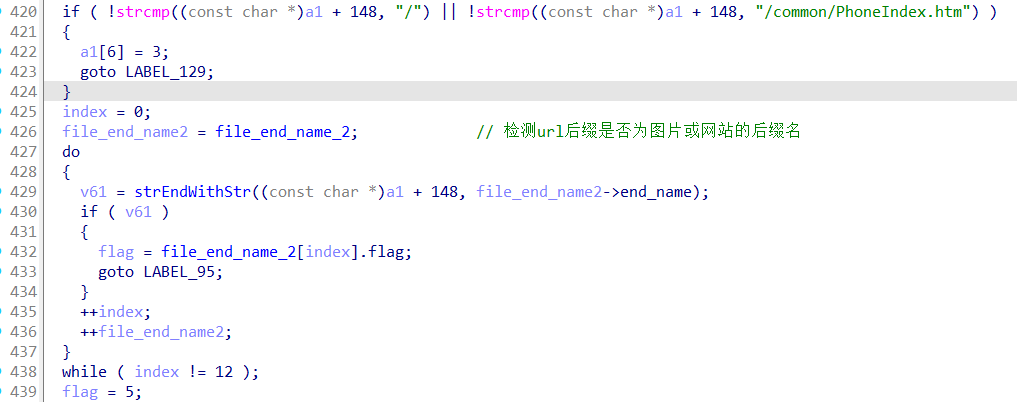

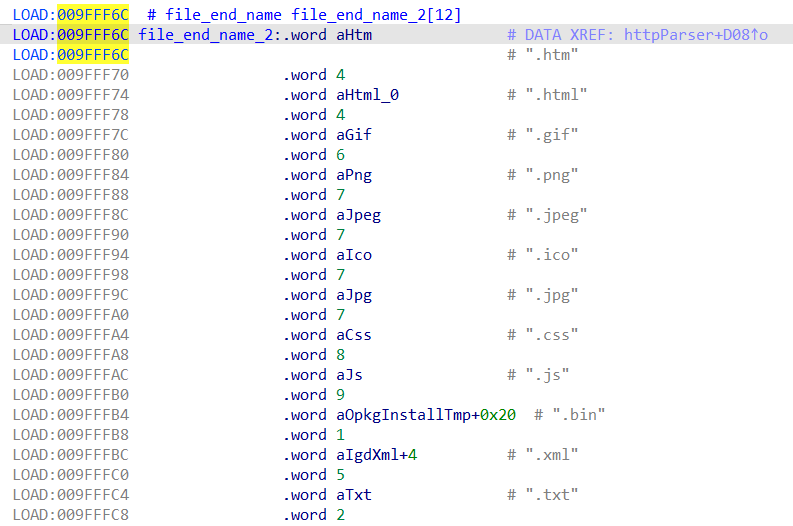

进到httpParser函数。这个函数做了一堆操作，主要就是解析用户发送的报文，然后把对应的数据放到a1结构体的对应偏移上去

偏移  含义
+8      请求 URL host 起点
+12     请求来源？（2 表示特定来源）
+20     http错误状态码
+24     请求资源标识（文件后缀对应的序号）
+96     缓冲区总大小  int
+100    缓冲区起始地址？    char* / void*（或可能是 offset）
+104    当前写指针/有效数据末尾地址  unsigned int
+112    userAgent
+140    数据备份（保存 a1+100 的值）  int
+144    当前有效数据开始地址  _BYTE*
+148    url 存储请求路径
+232    URL 参数键值对
+312    error_code
+316    匹配模块 ID
+320    请求方法（GET=1, POST=2等）
+324    HTTP 版本（1=1.0, 2=1.1）
+356    http_password
+392    解码后的 stok
+524    recvBufCache

大概分析了上面这些，仅供参考，可能有误，就不一一细说了。

这个函数里面也做了一些关键数据的解析，像method，url，token，还调用了各种header的处理函数

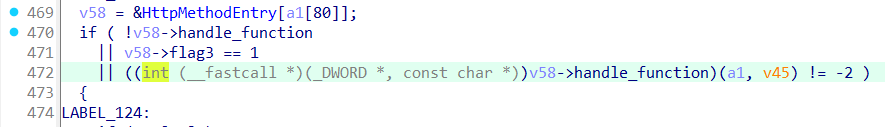

然后在这里，解析完成后，就要根据方法来调用对应的处理函数了，像GET,POST之类的

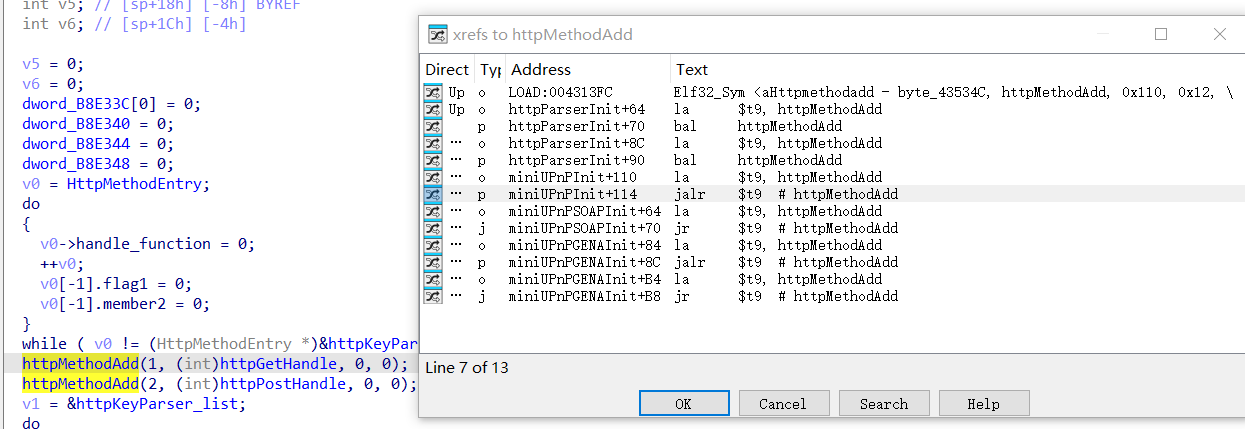

这些之前已经在httpParserInit函数中看过了，那里用httpMethodAdd注册了两个method的处理。如果对该函数进行交叉引用，可以看到更多method及其处理

可以发现upnp相关的一些服务也是通过httpd来进行分配处理的（深入分析的话可以知道端口其实是正常开放的，但是会把报文数据转交给http进行解析，然后再根据具体方法传给对应处理函数）

这里再写一下会遇到的modelwrite和modelread函数，其实就是之前regOprInterface注册的数据模块的处理函数

modelwrite:调用指定数据模块的func[1]来修改json值

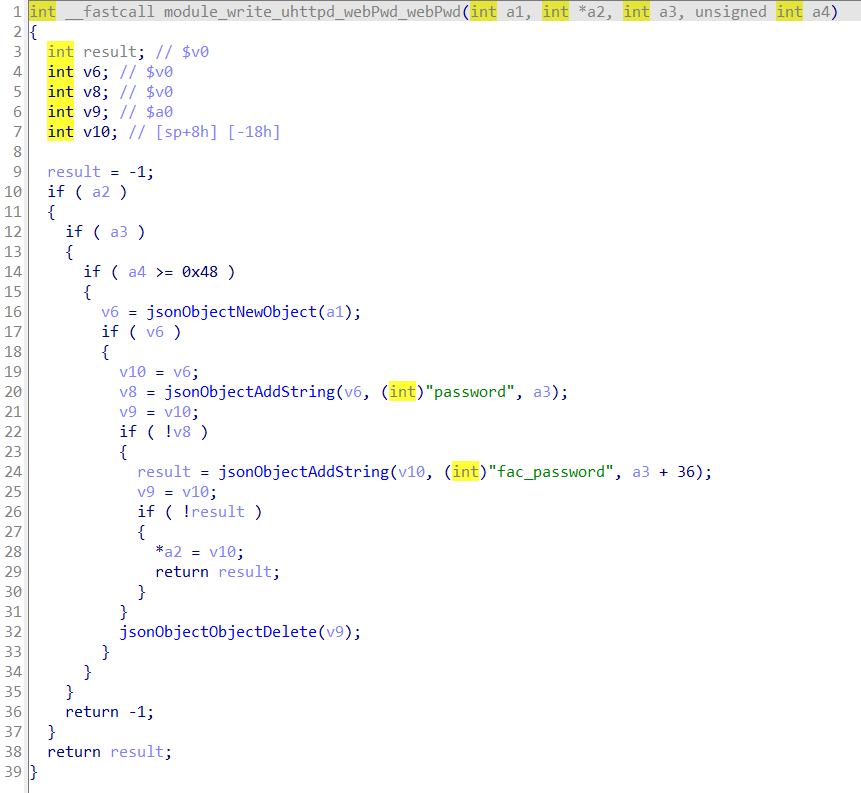

modelread: 调用指定数据模块的func[2]来获取json值

POST 方法

就只简单写一下post方法了

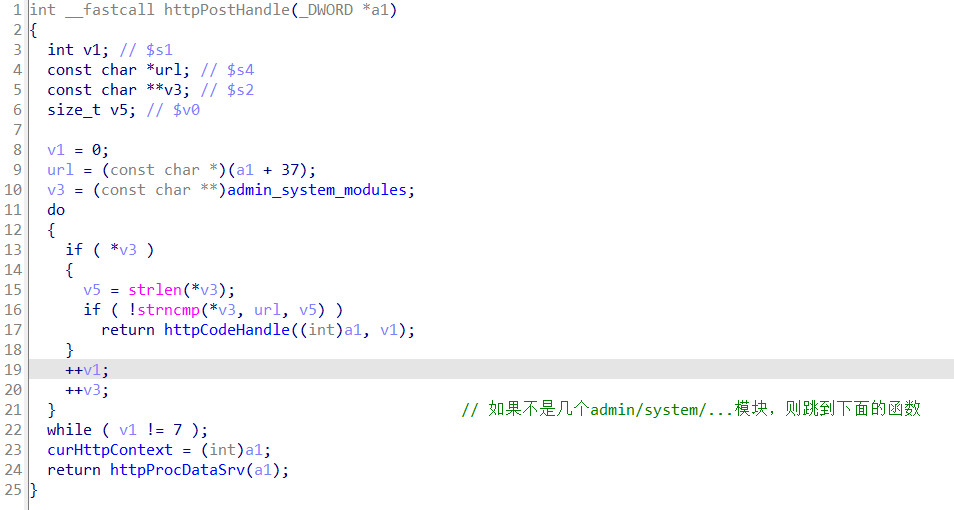

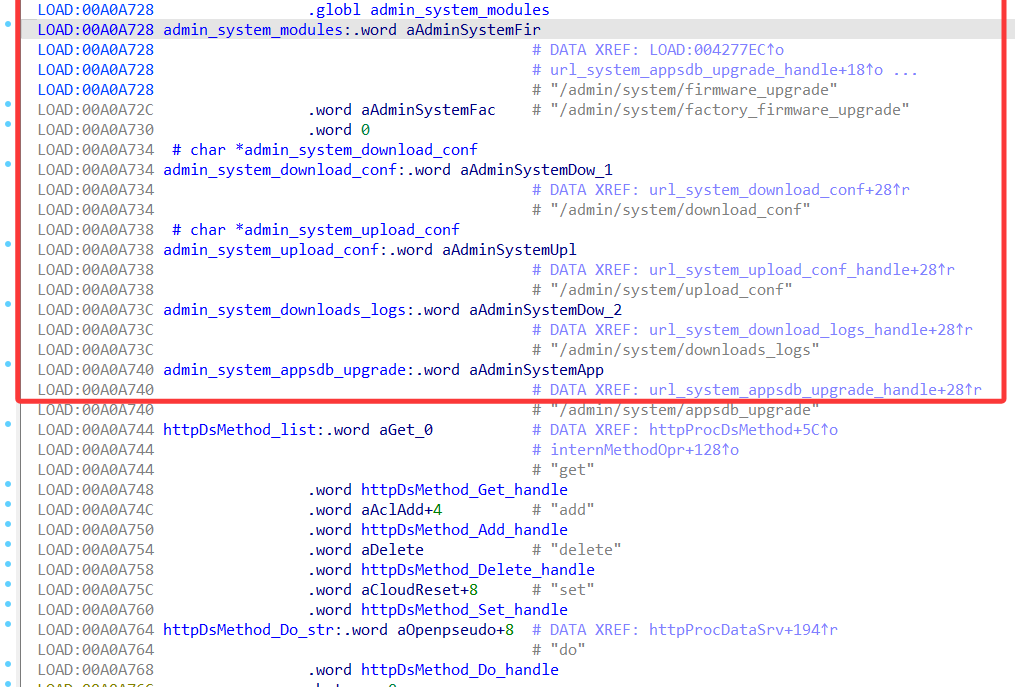

函数在开始将解析后的url与一个字符串数组里的字符串作比较，如果有相同url则会进入httpCodeHandle函数，如果没有则会进入底下的httpProcDataSrv函数

httpCodeHandle没什么好说的，看一下httpProcDataSrv

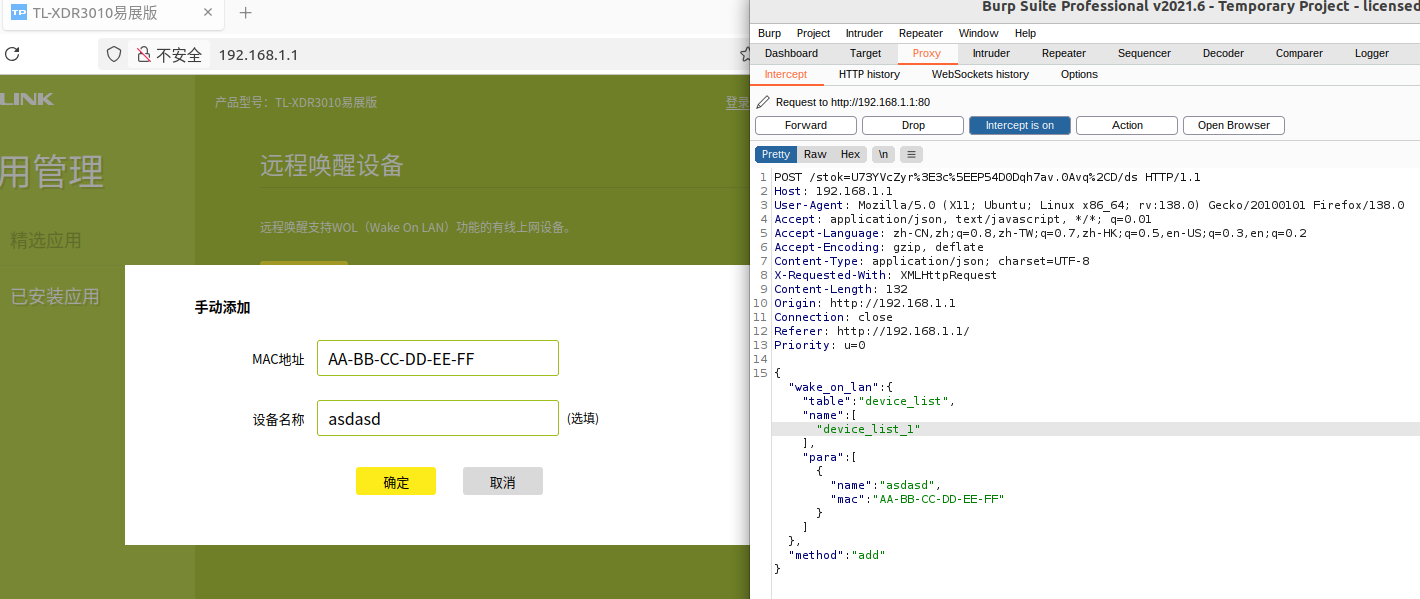

再结合实际抓包得到的数据

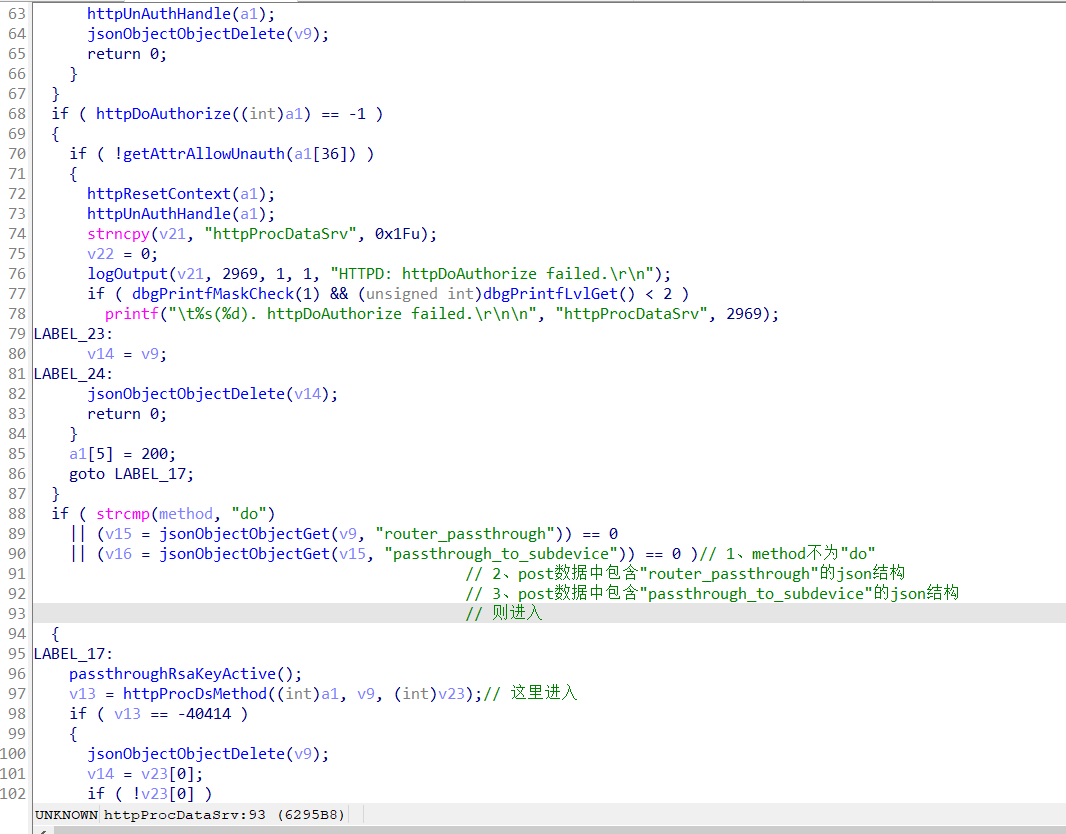

该函数处理POST数据时，会解析作为POST data的json对象。并且根据该对象中的method（此method非彼method，一个是http的method，一个是POST内部的method）确定处理函数，并且将上面的数据作为参数传入。

httpDoAuthorize

这里再说说这个验证函数，在各个处理函数中基本都能看到，想要做到部分未授权就需要对这个函数进行绕过。

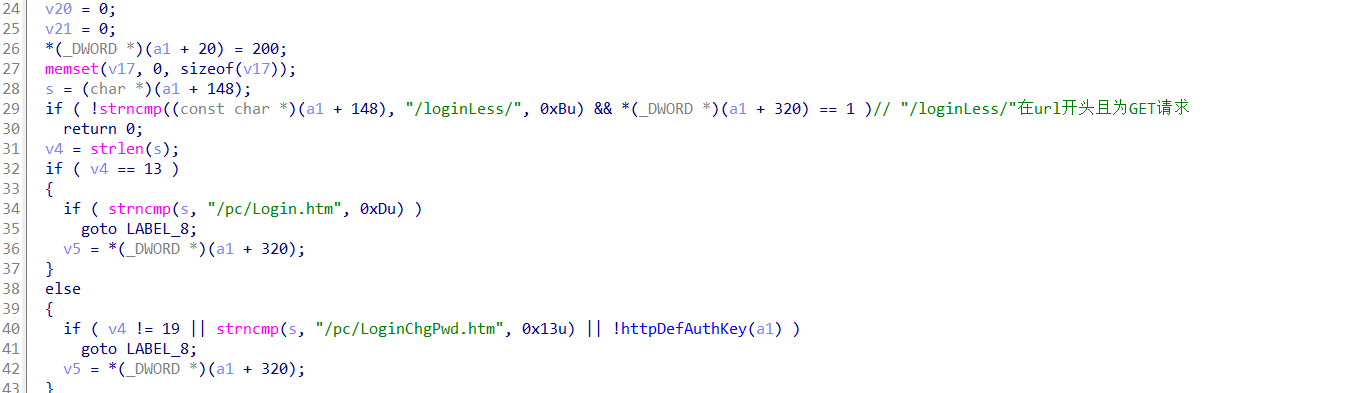

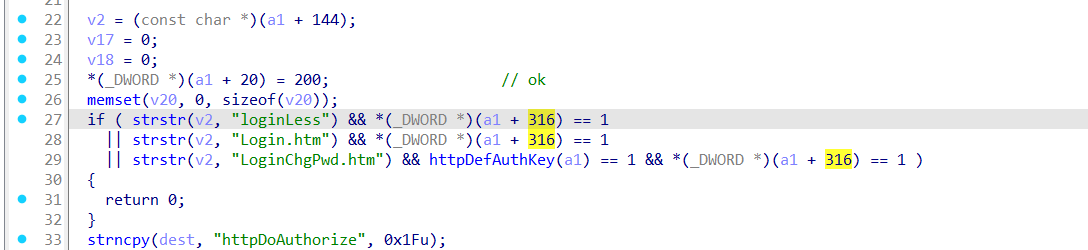

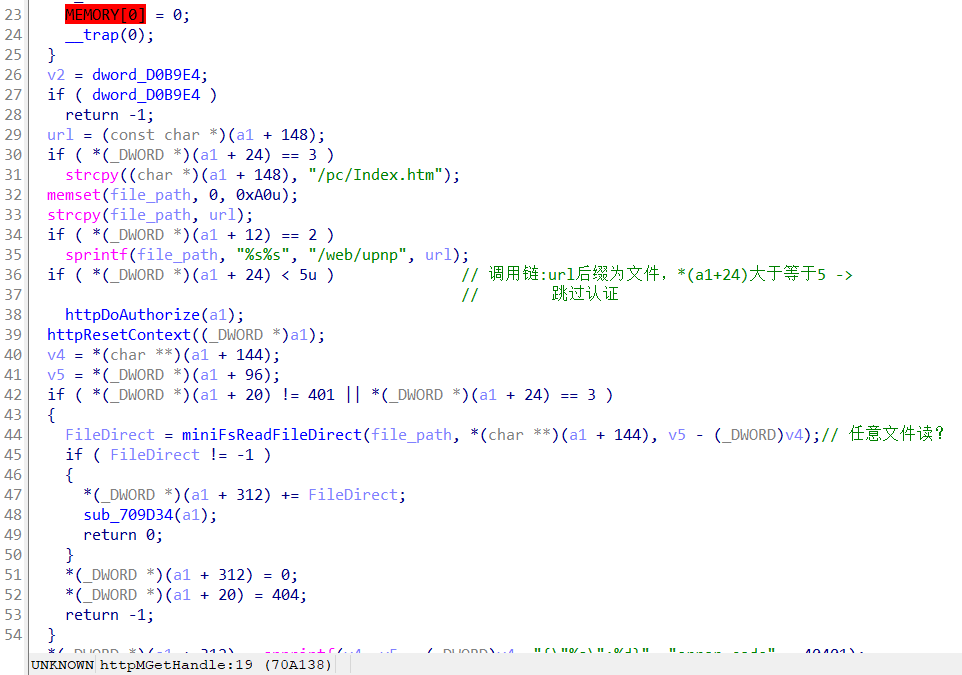

在部分老版本中，在对GET方法进行权限认证时，如果url中含有loginLess,Login.htm，即可直接通过验证。所以可以通过在url的将loginLess添加在url的末尾，就像/admin/system/download_confloginLess，来绕过认证下载配置文件，然后从配置文件中提取管理员密码。
